VOBES LDorado

文章作者： 华星信息技术 更新时间：2020-03-28 11:25

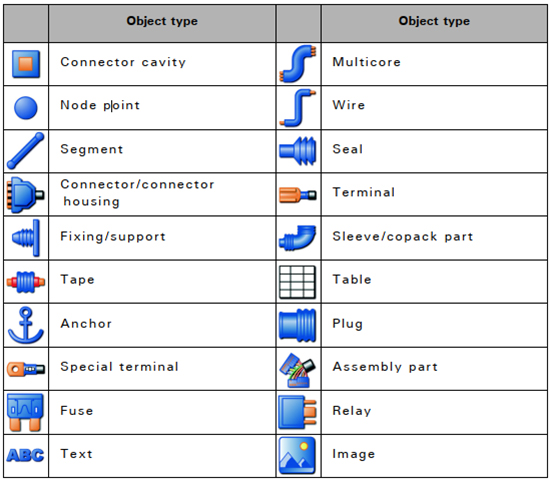

VOBES LDorado工具基于COMSA的标准软件LDorado，表示用于创建线束图的软件环境。LDorado软件用于创建线束的生产文档。该工具由标准软件LDorado和VOBES LDorado用户软件（一个补充软件套件）组成。该套件实现了大众汽车公司在车载网络开发领域的要求。VOBES LDorado用于推导和记录二维电气配线线束图（ELZ）。来自电缆束列表（KBL）的信息用作输入；请参见VOBES ELENA。VOBES LDorado也用于数字变更文档（DiÄD）。电线束图的所有零部件都由特定的零件库提供。

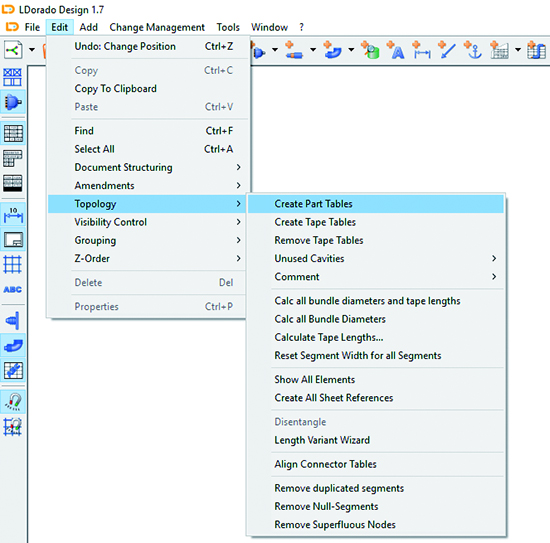

LDorado设计/布局是车载网络设计。它支撑着安全带开发过程-从初稿到设计为线束制造商自动创建制造文档。该程序提供了创建一个完整的新的安全带。此外，您还可以使用拓扑数据（来自3D-CAD系统，如CATIA或2D尺寸图）和电气/逻辑数据作为基础。LDorado设计/布局将两个源统一起来，并通过统一的用户界面提供它们。
